Fox DataDiode Stack – Aufbau & Komponenten
Bewegen Sie den Mauszeiger über das Bild links, um den Text anzuzeigen.
Varianten

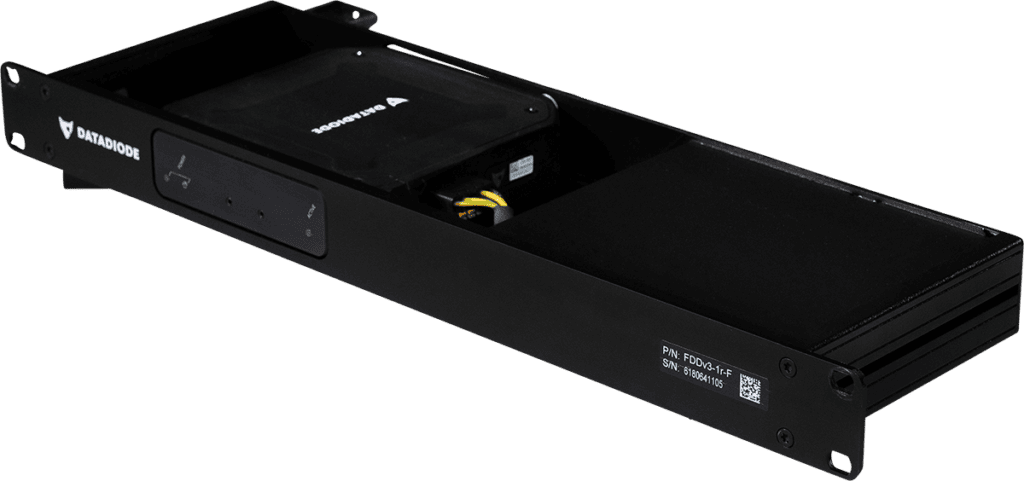

Fox DataDiode Ruggedized 1G / 10G
Abmessung & Aufbau
- Format: 19″ Rackmount (1U)
- Abmessungen (B×T×H): 428 (482 Front Panel) × 142 × 44 mm
- Material: Eloxiertes, beschichtetes Aluminium
- Gewicht: ca. 2,05 kg
- Montage: Rackeinbau
Stromversorgung
- Versorgung: 110–230 V AC, 50–60 Hz

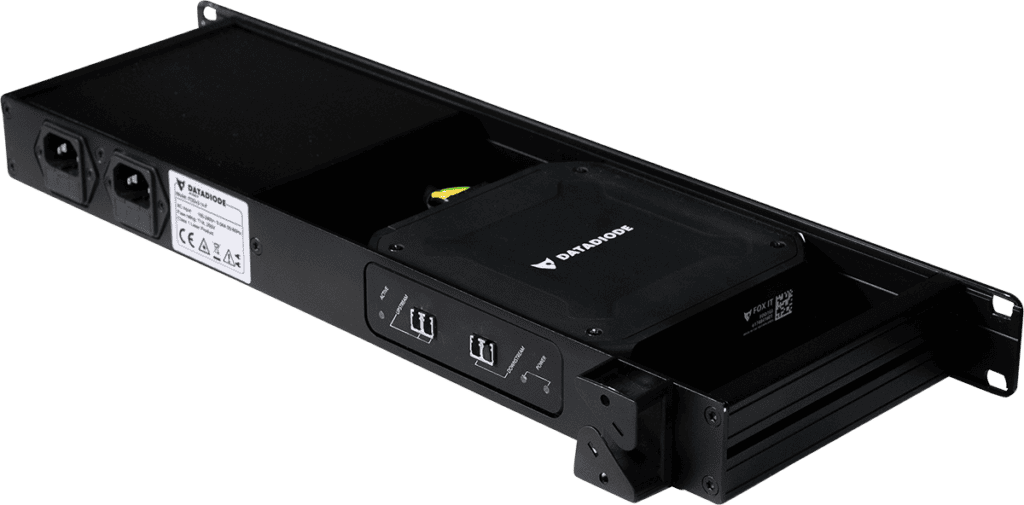

- Redundanz: Dual IEC320 C13-Eingänge
- Verbrauch: max. 3,2 W
Netzwerk
- Typ: Multimode optische Verbindung, 850 nm VCSEL
- Reichweite: bis 550 m (OM3/OM4)
- Konnektoren: Duplex LC (Inbound), Simplex LC (Outbound)
- Übertragungsrate 1G Variante: 1 Gbit/s (1000BASE-SX, IEEE 802.3z)
- Übertragungsrate 10G Variante: 10 Gbit/s (10BASE-SR, IEEE 802.3ae)
- Konnektoren: Duplex LC (Inbound), Simplex LC (Outbound)
Umwelt
- Betriebstemperatur: –20 °C bis +60 °C
- Lagerung: –25 °C bis +70 °C
- Feuchte (nicht kondensierend): 20 %–85 %
- Schock: MIL-STD 810G:2014 Fig 516.6-10 40g, 11ms, Operational
- Vibration: MIL-STD 810F:2000 Fig 514.5C-1 1.04g RMS Operational, Random vibration 10-500Hz
- EMV: EN 55032 (Klasse B), EN 55035
- RoHS: EN IEC 63000:2018
- MTBF: 161.000 Stunden bei 25 °C

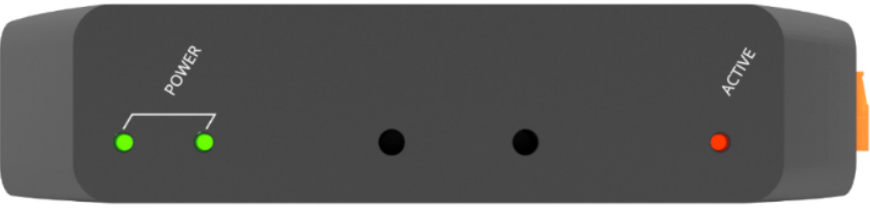

Fox DataDiode Small Form Factor 1G / 10G
Abmessung & Aufbau
- Format: Kompakte Bauform (kundenspezifisch / Hutschienenmontage (DIN rail))
- Abmessungen (B×T×H): 142 × 142 × 30 mm
- Material: Eloxiertes Aluminium
- Gewicht: ca. 0,6 kg
- Montage: Hutschiene oder individuelle Integration
Stromversorgung
- Versorgung: 19 – 30 V DC (mit Verpolungsschutz)

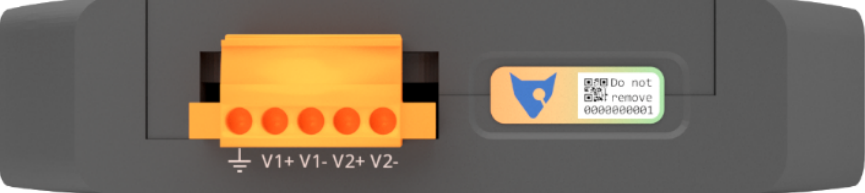

- Redundanz: über Schraubklemmen (V1+/V1−, V2+/V2−, Erde)
- Verbrauch: ca. 2,5 W bei 24 V Eingangsspannung
Netzwerk
- Typ: Multimode optische Verbindung, 850 nm VCSEL
- Reichweite: bis 550 m (OM3/OM4)

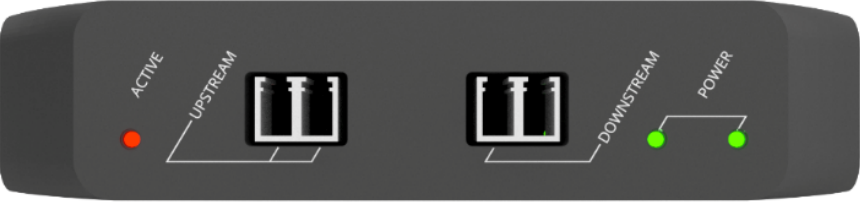

- Konnektoren: Duplex LC (Inbound), Simplex LC (Outbound)
- Übertragungsrate 1G Variante: 1 Gbit/s (1000BASE-SX, IEEE 802.3z)
- Übertragungsrate 10G Variante: 10 Gbit/s (10BASE-SR, IEEE 802.3ae)
- Konnektoren: Duplex LC (Inbound), Simplex LC (Outbound)
Umwelt
- Betriebstemperatur: –20 °C bis +60 °C
- Lagerung: –25 °C bis +70 °C
- Feuchte (nicht kondensierend): 20 %–85 %
- Schock: MIL-STD 810G:2014 Fig 516.6-10 40g, 11ms, Operational
- Vibration: MIL-STD 810F:2000 Fig 514.5C-1 1.04g RMS Operational, Random vibration 10-500Hz
- EMV: EN 55032 (Klasse B), EN 55035
- RoHS: EN IEC 63000:2018
- MTBF: 161.000 Stunden bei 25 °C

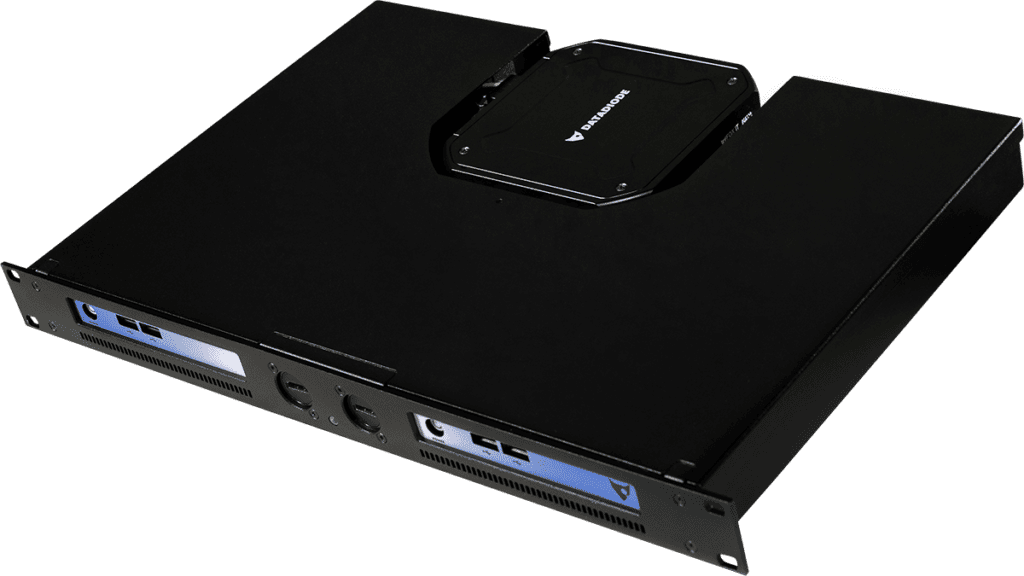

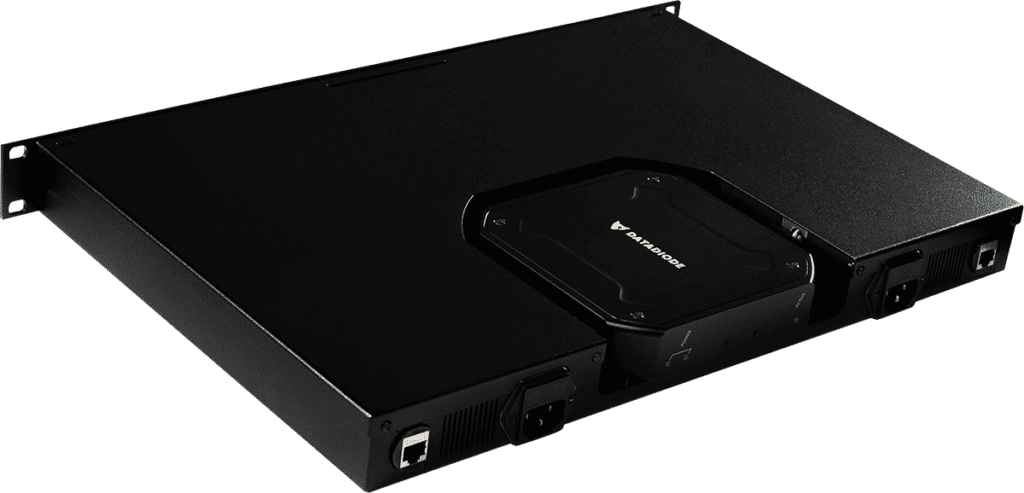

Fox DataDiode Andean 1G
Abmessung & Aufbau
- Format: 19″ Rackmount (1U)
- Abmessungen (B×T×H): 442 (482 Front Panel) × 330 × 44
- Material: Verzinkter Stahl, eloxiertes Aluminium
- Gewicht: ca. 6 kg
- Montage: Rackeinbau
Stromversorgung
- Versorgung: 2× 110–230 V AC, 50–60 Hz
- Redundanz: -
- Verbrauch: max. 2x 60 W
Netzwerk
- Typ: Ethernet
- Konnektoren: RJ45 1Gbps
- Übertragungsrate: 1 Gbit/s
- Konnektoren: RJ45 1Gbps
Umwelt
- Betriebstemperatur: 0 °C bis +40 °C
- Lagerung: –25 °C bis +40 °C
- Feuchte (nicht kondensierend): 20 %–85 %
- Schock: MIL-STD 810G:2014 Fig 516.6-10 40g, 11ms, Operational
- Vibration: MIL-STD 810F:2000 Fig 514.5C-1 1.04g RMS Operational, Random vibration 10-500Hz
- EMV: EN 55032, EN 55035
- RoHS: EN IEC 63000:2018
- MTBF: > 50.000 Stunden bei 25 °C
Use Cases
Die Fox DataDiode deckt eine Vielzahl sicherheitskritischer Anwendungsfälle ab, in denen eine gerichtete, unidirektionale Datenübertragung erforderlich ist. Die modularen Replikatoren ermöglichen die flexible Anpassung an unterschiedliche Protokolle, Datenquellen und Zielsysteme – sowohl in IT- als auch OT-Umgebungen.
Sichere Software- und Updateversorgung
In hochsicherheitskritischen Netzwerken – etwa in Behörden, KRITIS-Bereichen oder industriellen Steuerungssystemen – stellt die regelmäßige Versorgung mit Sicherheitsupdates eine große Herausforderung dar. Insbesondere in air-gapped Umgebungen, in denen kein direkter Internetzugang besteht, sind manuelle Prozesse fehleranfällig, zeitintensiv und sicherheitstechnisch riskant.
Die Fox DataDiode bietet in Kombination mit speziell entwickelten Replikatoren eine automatisierte und vollständig kontrollierte Einwegübertragung von Software- und Patch-Updates. Unterstützt werden unter anderem:
- Windows-Updates via WSUS
- Linux-Paketquellen (APT, YUM, etc.)
- Signatur- und Pattern-Updates für Antivirenlösungen
- Weitere Update-Quellen (z. B. für industrielle Systeme)
Durch den strikt unidirektionalen Datenfluss bleibt das Zielnetzwerk vollständig abgeschottet – ohne Risiko einer Rückverbindung oder externen Manipulation. Gleichzeitig werden Compliance-Vorgaben (z. B. nach ISO 27001, BSI-Grundschutz, NIS2) zuverlässig erfüllt.
Datenübertragung & Dateiaustausch
In sicherheitskritischen Infrastrukturen ist der Austausch von Dateien zwischen verschiedenen Netzwerkzonen oft mit erheblichen Risiken verbunden. Klassische Dateiübertragungen über FTP, SFTP oder Netzlaufwerke bieten Angriffsflächen und entsprechen häufig nicht den regulatorischen Anforderungen an strikte Segmentierung und Einwegkommunikation.
Die Fox DataDiode ermöglicht in Kombination mit spezialisierten Replikatoren eine automatisierte, unidirektionale Dateiübertragung – effizient, kontrolliert und vollständig rückkanalfrei.
- Sicherer Export von Berichten, Logfiles oder Produktionsdaten
- Dateiübertragung über FTP, SFTP oder SMB – einweggerichtet
- Datenbereitstellung an Schleusen-PCs oder DMZ-Systeme
- Unterstützung strukturierter Datenformate wie CSV, XML, JSON, sowie unstrukturierte Datenformate
Der Dateiaustausch erfolgt ohne direkte Verbindung zwischen Quell- und Zielnetz – kompromisslos sicher, protokollierbar und auditfähig.
Zentrale Überwachung & Logging
In abgeschotteten Netzwerken, insbesondere in KRITIS- oder OT-Umgebungen, ist die zentrale Auswertung von System- und Sicherheitsereignissen essenziell – gleichzeitig dürfen jedoch keine eingehenden Verbindungen zugelassen werden. Klassische Monitoring-Ansätze stoßen hier an ihre Grenzen.
Die Fox DataDiode ermöglicht die gerichtete Übertragung von Log- und Monitoring-Daten aus Netzwerksegmenten in zentrale SIEM- oder Analyseplattformen – vollständig rückkanalfrei und kompatibel mit gängigen Formaten.
- Übertragung von Syslog-, JSON-, SNMP- oder Splunk-Daten
- Zentrale Auswertung sicherheitsrelevanter Ereignisse
- Live-Statusüberwachung von System- oder Produktionsumgebungen
- Erfüllung von Compliance-Vorgaben für Auditing und Forensik
Die Lösung schafft eine sichere Brücke für Echtzeit-Monitoring, ohne die Trennung sicherheitskritischer Netzbereiche zu gefährden.
Medien- & Videoübertragung
Die Übertragung von Videodaten stellt in sicherheitskritischen Netzwerken eine besondere Herausforderung dar – insbesondere bei hohen Datenraten oder kontinuierlichem Streaming. Softwarebasierte Sicherheitslösungen stoßen hier schnell an technische und leistungsbedingte Grenzen.
Die hardwarebasierte Fox DataDiode ermöglicht die zuverlässige und performante Einweg-Übertragung von Videostreams – selbst bei Bandbreiten von bis zu 10 Gbit/s. Durch die physikalische Trennung der Netzwerke bleibt die Sicherheit auch bei kontinuierlichem Datenfluss vollständig erhalten.
- Echtzeit-Streaming aus Überwachungs- oder Industriekameras
- Übertragung von Desktop-Ansichten und weiteren Bildschirminhalten
- Sichere Live-Übertragung ohne Rückkanal
- Keine Beeinträchtigung durch softwarebedingte Engpässe
- Stabile Performance auch bei hohen Datenvolumen
Die Kombination aus physikalischer Trennung und dedizierter Hardware garantiert eine hochsichere und gleichzeitig leistungsfähige Übertragung sensibler Mediendaten – ideal für den Einsatz in KRITIS, Industrie und Behörden.
Und vieles mehr ...
Die Einsatzmöglichkeiten der Fox DataDiode sind vielfältig und wachsen stetig mit den Anforderungen unserer Kunden. Neben den etablierten Anwendungsfällen wie Update-Management, Dateiübertragung, Logging oder Video-Streaming entwickeln wir kontinuierlich neue Replikatoren und Integrationen – speziell abgestimmt auf branchenspezifische oder unternehmensinterne Anforderungen.
Ihre Anwendung ist noch nicht dabei?
Kein Problem – unsere Experten analysieren Ihre Anforderungen und entwickeln maßgeschneiderte
Lösungen,
um auch komplexe oder proprietäre Protokolle sicher und unidirektional über die Datendiode abbilden zu
können.
